外部測溫電偶使用說明

（一）外部電偶的作用

1、更加準確的測量焊接過程中待加熱部位的實際溫度。

2、因其便于移動，可方便測量加熱過程中待焊接元件不同部位的溫度。

3、校準作用，通過適當的調校，盡可能使焊接部位溫度接近設定溫度。

（二）電偶的安裝

1、檢查電偶線有沒有破皮斷線現象。

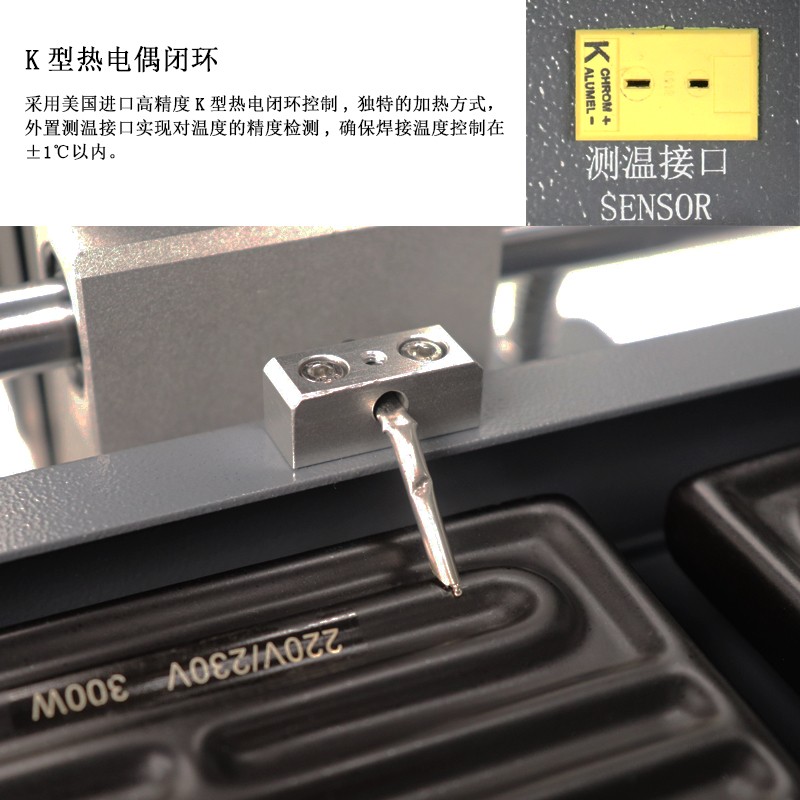

2、將電偶線插頭按照正負標識插入設備控制面板的“外測電偶插座”內。

3、電偶安裝正確后，觸摸屏外測溫度曲線畫面“實測”欄內會顯示電偶當前測量溫度值。

（三）用電偶測量實際溫度

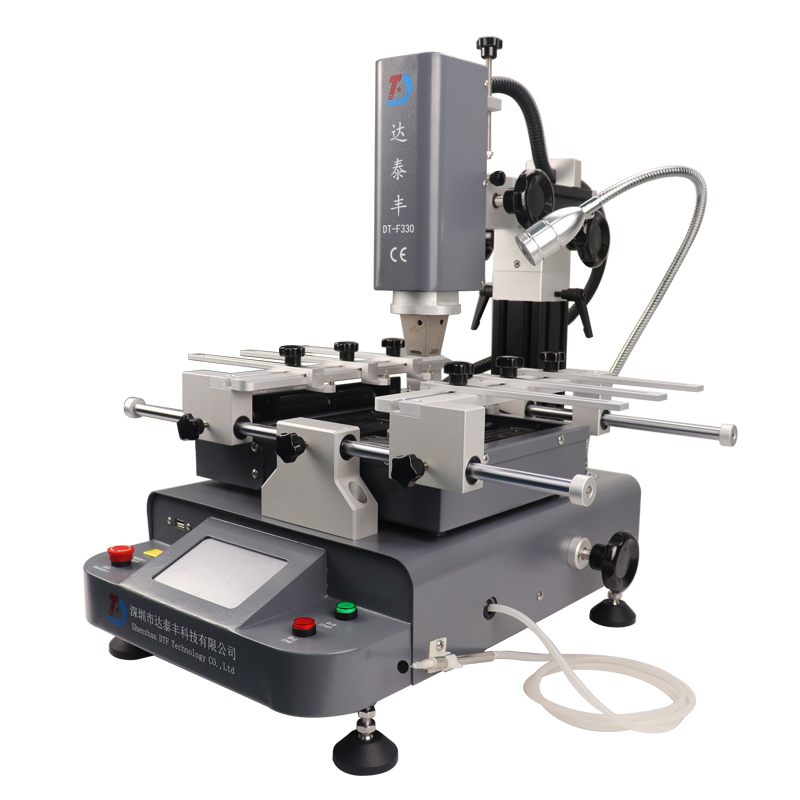

1、將PCB板安置到返修臺上，用錫箔貼紙將電偶線固定在PCB板上。調整探頭高度，使電偶線探頭位于待測部位上方1～2mm處。

3、調節頭部相關調整旋鈕，使待加熱部位位于風筒罩的正下方。

4、調節頭部風筒上下調節旋鈕，使風筒罩邊緣距離PCB板上方3～5mm的距離。

5、執行焊接/拆卸過程，即上下部熱風頭開始加熱。

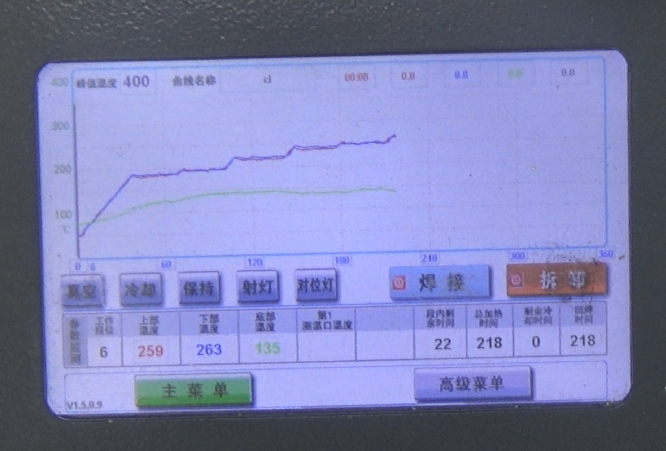

6、此時在觸摸屏的外測溫度曲線畫面內會顯示紅黃綠三條曲線。

外部電偶實際測量溫度曲線（紫色）。

上部加熱器內部電偶實際測量溫度曲線（紅色）。

下部加熱器內部電偶實際測量溫度曲線（藍色）。

底部加熱器內部電偶實際測量溫度曲線（綠色）。

（四）用外測電偶校準溫度曲線

聲明：本組操作，可能會因為操作不當而導致設備溫度偏差甚至失控，請謹慎操作！

1、設定上部溫度 時間 斜率等參數（上部加熱器校正）。

2、調校過程建議在廢棄電路板上進行，以免損害電路板及板上電子元件。

3、執行上述（三）過程，安裝好外測電偶，將電偶安裝在PCB板的上方頭部風筒罩的正下方。

4、關閉下部加熱過程（將下部加熱欄對應的數據均設置為0），返回“溫度設置曲線畫面”點擊“啟動”按鈕，機器程序根據設定值進入加熱狀態，這樣會在觸摸屏外測畫面上顯示上部實測溫度（紅色）和外測溫度（綠色）兩條曲線。

5、紅色曲線表示上部發熱絲內部電偶實際測量溫度曲線，綠色曲線表示外部電偶實際測量溫度曲線，紅色曲線和綠色曲線之間的差距越小 說明實際加熱部位的溫度和設定溫度越接近，上部加熱過程就越標準；反之，當紅色曲線和綠色曲線之間的差距越大，說明實際溫度偏離設定溫度越大，上部加熱過程就越不標準。

6、如果兩條曲線之間的偏差太大，就應該做適當的調整加以校正。

7、具體調節方法如下，因為系統工藝和環境的影響，誤差在客觀上是不可避免的，如果溫度偏差不影響焊接和拆卸，非專業人士盡量避免執行下列修正操作！

a、如果外測電偶曲線（綠色）低于上部實測溫度曲線（紅色），向上調整上部風筒內部電偶探頭；

b、如果外測電偶曲線（綠色）高于上部實測溫度曲線（紅色），向下調整上部風筒內部電偶探頭；

c、調整幅度不宜過大，每次調節幅度盡量控制在1mm以內；

d、反復多次調整；

e、調試狀態下，加熱過程中上部風筒內部電偶探頭嚴禁接觸任何物體，以免影響測量溫度的準確性；

f、溫度調校完畢后，應固定好探頭，避免探頭因振動對設備測量溫度的影響；

g、本例的調整方法僅適用于兩條曲線平行平穩均勻偏差，對于溫度上下無規律的抖動調節無效！

h、上部風筒內部電偶的位置：取下上部風筒罩在距離風筒邊緣2～3cm處；

i 、操作過程注意規范相關操作，以免高溫燙傷！

8、同理，把外測電偶用錫箔貼紙粘貼固定在電路板的下方，即下部風筒罩的正上方，單獨開啟下部加熱（關閉上部加熱），可以測量和調校下部加熱器的準確性。

9、注明：關閉下部風筒加熱器的具體溫度設置（注明：本設備多段運行時間設置以上部為以基準，所以在單獨開啟下部加熱器時，上部加熱溫度設定為0度，上部第一段恒溫時間設定應該大于等于下部加熱時間的總和。

10、注意事項請參考上述7項相關內容。
